1       引言

在高溫環境服役的金屬材料會因為苛刻的環境條件（例如高溫、腐蝕性氣體）失效。高溫防護塗層能為高溫下使用的金屬材料提供有效的抗氧化腐蝕防護，已廣泛應用於航空航天、能源、石油化工等領域。其中具有代表性的應用是在飛機、艦船和地麵發電用的各種燃氣渦輪發動機上（如圖1）。

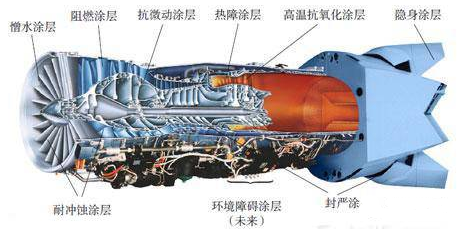

圖1 航空發動機若幹重要塗層分布

根據高溫塗層的發展曆史，可將其分為以下三類：擴散塗層、包覆塗層和熱障塗層。為了進一步提高渦輪發動機的工作效率，並達到節能減排的目的，就要提高發動機的進口溫度，因此，科學工作者們不斷致力於研發更先進的材料、塗層體係及製備技術，例如研製出的第四代鎳基單晶高溫合金的承溫能力已達1180℃。相應地，對高溫防護塗層也提出了更高的要求，湧現出多種具有獨特設計理念的新型高溫防護塗層。下文將對常用的以及幾種特色高溫防護塗層進行介紹。

2       常用高溫防護塗層

2.1      擴散塗層

擴散塗層是經擴散滲過程使一些抗氧化性元素進入基體表麵，和基體元素反應生成金屬間化合物來提高合金的抗氧化性能。常見的擴散元素有Al、Cr、Si等。擴散塗層的典型代表是滲鋁塗層和改性的滲鋁塗層，這些塗層在氧化時生成Al2O3，對基體有較好的保護作用。

擴散鋁化物塗層最早在 1911 年由 Van Aller 在美國專利中闡述，采用粉末包埋法製備，從20世紀50年代開始應用於鈷基導向葉片，60年代應用於鎳基高溫合金動片，是工業應用最早且應用範圍最廣的高溫防護塗層。

在粉末包埋滲鋁方法中，樣品埋入滲劑粉末中，滲劑由鋁源粉末、鹵化物活化劑和填料組成，鋁源粉末可以是金屬Al或適合的合金粉，填料通常為惰性的Al2O3。滲劑一般含有2%~5%的活化劑，例如氯化銨，25%的鋁源，剩下的為填料。加熱時活化劑在滲劑中揮發，與鋁源反應生成揮發性的塗層金屬的化合物。揮發性的物質向基材表麵擴散，並在那裏發生沉積反應。滲鋁時須通入氬氣等保護性氣體，以免鋁源和金屬基材被氧化。

該方法製備出來的滲層均勻，適用於複雜外形零件的滲鋁。且成本低，質量穩定但也存在不少缺點，例如，耐熱腐蝕性能差，塗層脆性大、退化速度快等，為了改善鋁化物塗層的性能，減緩其在使用過程中的退化，從20世紀70年代起，發展了眾多改性的鋁化物塗層，例如在鋁化物中加入鉻、矽、鉑和稀土元素等。在塗層中加入Cr、Si可以顯著提高塗層的抗熱腐蝕性能，減緩因塗層和基材互擴散引起的退化。在改進型鋁化物塗層中，Pt-Al塗層的改性效果最明顯。研究表明，Pt改性鋁化物塗層的抗氧化性能是單一鋁化物塗層的2~5倍。Pt提高了Al2O3膜的抗剝落和自愈能力，增加了鋁化物塗層的組織穩定性，降低了塗層與基體之間的互擴散。

2.2      包覆塗層

包覆塗層是指利用物理或化學手段使塗層材料在合金表麵直接沉積而形成的塗層。包覆塗層與擴散塗層的明顯不同是塗層沉積時隻與基材發生能夠 提高塗層結合力的相互作用，基材不參與塗層的形成，因此塗層成分的選擇更具有多樣性。包覆塗層可以是金屬塗層和陶瓷塗層等，其中最典型的是MCrAlY包覆塗層。製備這類塗層的技術多樣，包括物理氣相沉積、熱噴塗、激光熔覆等。

MCrAlY包覆塗層於20世紀70年代發展起來，現已發展成一係列的塗層體係，其中M為Fe，Co，Ni或它們的組合，Al用來形成保護性的Al2O3膜，Cr用來促進氧化膜的形成，並提高抗熱腐蝕能力，Y用來提高氧化膜的附著力，塗層中還可通過添加Hf，Si，Ta，Re，Zr，Nb等元素中的一種或多種以滿足一些特定的應用需求。下表總結了一些商用MCrAlY塗層的成分及沉積方法。通常，沉積的MCrAlY塗層厚度在125~200μm，成本約為傳統鋁化物塗層的2~4倍。

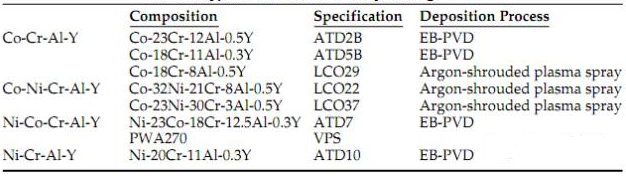

表1 典型商用MCrAlY塗層的成分及沉積方法

2.3      熱障塗層

圖2所示為一種渦輪葉片用熱障塗層的典型結構。熱障塗層（TBCs）是由陶瓷隔熱麵層和金屬粘結層組成的塗層體係。陶瓷塗層導熱性差，可以阻礙熱量向基體內部的傳輸，降低熱端部件的使用溫度。ZrO2由於具有較低的導熱係數、較高的熔點以及優良的力學性能是研究最多的熱障塗層成分。但由於ZrO2具有幾種不同的結構，其在溫度變化時發生相轉變使得塗層承受應力，因此需要加入穩定劑，避免箱變。研究發現，8%Y2O3部分穩定的ZrO2（Y-PSZ）具有高熔點，高溫穩定性、低熱導率及與基體材料最為接近的熱膨脹率而成為陶瓷隔熱層的首選材料。但陶瓷和合金基體的熱膨脹係數相差較大，當溫度變化時，塗層內會產生較大熱應力且陶瓷層對基體的氧化不具備阻擋作用。為改善二者之間熱膨脹係數的不匹配同時提高基體的抗氧化性能，在合金基體和陶瓷層之間施加一層金屬粘結層，常用的金屬粘結層有MCrAlY和Pt改性的鋁化物塗層。

熱障塗層（厚度100~400μm）和合金基體內通道冷卻的使用可以降低熱端部件的表麵溫度100~300°C，使得現代燃氣輪機葉片的使用溫度提高至高溫合金基體熔點（~1300°C）之上。目前，TBCs應用麵臨的主要挑戰是塗層的耐久性，尤其是塗層抗剝落的能力。

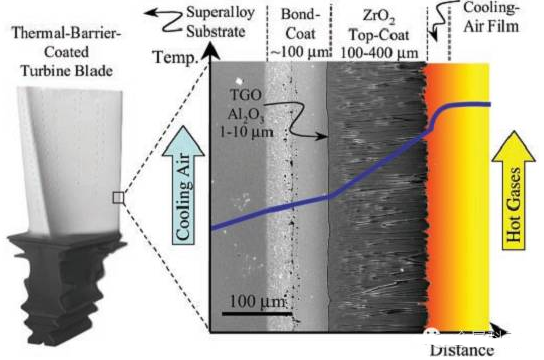

圖2 電子束物理氣相沉積方法製備渦輪葉片用熱障塗層的典型結構

3       特色高溫防護塗層

這類塗層將材料學、物理化學、固體擴散、高溫 氧化等學科的一些基本理論引入塗層設計中，形成了獨特的高溫塗層體係。

3.1      高溫微晶塗層

樓翰一和王福會等發展了一種全新的高溫合金防護塗層——高溫合金 微晶塗層。與傳統的高溫防護塗層不同，微晶塗層與基體合金成分完全相同，因此避免了在高溫下塗層與基體的互擴散而引起的力學性能下降，而同時，塗層晶粒尺寸在20~100 nm，不僅可以促進A1的選擇性氧化，還可以提高氧化膜的粘附性。

3.2      功能梯度塗層

功能梯度塗層是功能梯度材料（FGM）的設計理念在塗層/基體係統中的應用。功能梯度材料的基本思想是將兩種或以上不同材料製備成在一定方向成分（或/和結構）梯度分布的複合材料，使得材料具備非梯度結構達不到的功能。高溫防護塗層中研究最多是功能梯度熱障塗層。如前所述，熱障塗層由8%Y2O3-ZrO2陶瓷頂層和MCrAlY金屬粘結層組成，陶瓷和金屬材料性質的不匹配導致熱循環過程中陶瓷層剝落，通過等離子噴塗等方法在陶瓷頂層和金屬粘結層之間製備梯度塗層，使得層中陶瓷和金屬成分沿厚度方向呈梯度變化來緩和陶瓷/金屬界麵的不匹配。雖然目前結果並不很盡人意，但在這方麵的探索還一直在繼續。

3.3      搪瓷塗層

搪瓷就是在金屬表麵塗燒一層或多層的非金屬無機材料，高溫搪燒時，金屬和無機材料在高溫下發生適當的物理化學反應，在界麵形成化學鍵，使塗層與基體材料能牢固結合成為一個整體。搪瓷塗層熱膨脹係數可調，並且熱化學穩定性高、結構致密、抗腐蝕性能優異；同時，塗層製備工藝簡單，成本低廉；而且作為一種惰性抗高溫腐蝕塗層，沒有傳統高溫塗層的抗氧化組元消耗等問題；因此作為一種長壽命耐蝕塗層有很好的應用前景。針對搪瓷本身脆性較大的缺點，有研究者在搪瓷中添加NiCrAlY金屬粉對搪瓷進行改性，製備了具有優異抗熱震性能的新型金屬複合搪瓷。

高溫防護塗層在技術上具有很大的潛力和良好的發展前景，其有待解決的問題仍然是如何在抑製塗層與基體材料（尤其是單晶高溫合金）互擴散的同時提高塗層的抗氧化腐蝕性能，這些還需要科研工作者們的共同努力。
