金屬3D打印技術的起源和發展/專用粉末的研究
點擊量:1122 發布時間:2017-02-25 作者:快猫视频APP下载安装(上海)增材製造技術有(yǒu)限公司
近年來,3D打印技(jì)術逐漸應(yīng)用(yòng)於實際產(chǎn)品(pǐn)的製造,其中,金屬材料的(de)3D打印技術發(fā)展尤其迅(xùn)速。在國防領域,歐美發達國家非常重視3D打印技(jì)術的發展,不惜投(tóu)入巨資加以研究,而3D打印金屬零部件一直(zhí)是研究和應用的重點。 不大能打印模(mó)具、自行車(chē),還能打印出gun等武器,甚至能夠打印出汽車、飛機等大型設備(bèi)裝備。
作為一種新型製造技術,3D打印已展現出了十分廣闊的應用前景,而且在裝備設計與製造、裝備保(bǎo)障、航空(kōng)航天等更多的領域展現(xiàn)出了(le)強勁的發展勢頭(tóu)。

1、3D打印概述(shù)
基本概述
3D打印技術的核心(xīn)思想最早起源19世紀末的美國,但是直(zhí)到20世紀80年代中期才有了雛形,1986年美國人Charles Hull發明了第一台3D打印機。我(wǒ)國是從1991 年開(kāi)始研究(jiū)3D打印技術的,2000年前後,這些工藝開始(shǐ)從實驗室研究(jiū)逐(zhú)步向工程化、產品化(huà)方向發展。當時它的名字(zì)叫快速原型技(jì)術(shù)(RP),即(jí)開發樣品之前的實物模型。現在也有叫快速成型技術,增材製造。但為便於公眾接(jiē)受,把這種新技術統稱為3D打印。 3D打印是快速成型(xíng)技(jì)術(shù)的(de)一種,它是一(yī)種(zhǒng)以數字(zì)模型設(shè)計(jì)為基礎,運用粉末狀金屬或樹脂等可粘合材料,通過逐層“增材”打印的(de)方式來構造(zào)三維物體的技術。3D打印被稱作“上個世紀的思想和技術,這個世紀的市(shì)場(chǎng)”。而且我國在3D打印航(háng)空航天方麵最(zuì)近還取得了突破, 3D打(dǎ)印部件從3kg減重到600g,減重(chóng)80% 。

3D打印特點
1)精(jīng)度高。目前3D打(dǎ)印設備的精度基本都可控製在0.3mm以下。
2)周期短。3D打印無須模具的製作過程,使得(dé)模型的生產時間大大(dà)縮(suō)短,一般幾個小時甚至幾十分鍾就可以完成一個模型的打印。
3)可實現個性化。3D打印對於打印的模型數量毫無(wú)限製,不管一個還是多個都可以以(yǐ)相同的成本(běn)製作出來。
4)材料的多樣性。一個3D打印係統往(wǎng)往可以實現不同材料的打印,而這種材(cái)料的多樣性可以滿(mǎn)足不(bú)同領域的(de)需要。
5)成本相對較低(dī)。雖(suī)然現在3D打(dǎ)印係統和3D打印材料比較貴,但如果用來製作個(gè)性化產品,其製作成本相對就比較低了。
2、金屬3D打印(yìn)技術
金屬零(líng)件3D打印技術作為整個3D打印體係中最為前沿和最有(yǒu)潛力的技術,是先進(jìn)製造(zào)技術的重(chóng)要發展方向。隨著科技發展及推廣應用的需求,利用(yòng)快速成型直接(jiē)製造金(jīn)屬功能零件成為了快速成型主要(yào)的發展方向。目前可用於直接製造金屬功能零件的快速(sù)成型方法主(zhǔ)要有:選區激光熔化(huà)(Selective Laser Melting,SLM)、電子束選區(qū)熔化(Electron Beam Selective Melting,EBSM)、激光近淨成形(Laser Engineered Net Shaping,LENS)等。

激光(guāng)工程化淨成形技術( LENS)
LENS是一種新的快速成形技術,它(tā)由美國(guó)Sandia國家實驗室首先提出。其特點是: 直接(jiē)製造形狀結構複雜的金屬功能(néng)零件或模具; 可加工的金屬或合金材料範(fàn)圍(wéi)廣泛並能(néng)實現異質材料零件的製造; 可方便加工熔點高、難加工的材料。

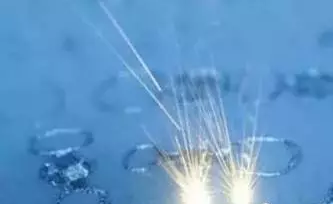

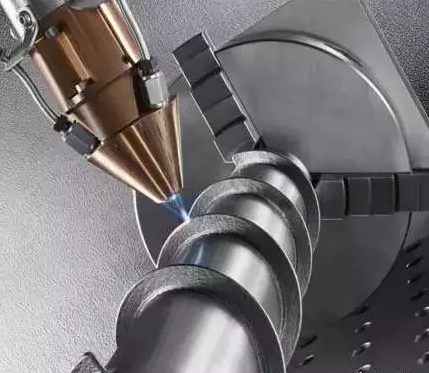

LENS是(shì)在激光熔覆(fù)技術的基礎上發展起來的一種金屬零件3D打(dǎ)印技術。采用中、大功率激光熔化同(tóng)步供(gòng)給的金屬粉末,按照預設軌跡逐層沉積在基板上,最終形成金屬零件。1999年,LENS工藝獲得(dé)了(le)美國工業界中“最富創造力的25項技術”之一的稱號(hào)。國外研究人員研究了LENS工藝製備奧(ào)氏體不(bú)鏽(xiù)鋼試件的硬度分布,結果表明(míng)隨著加工層數的增加,試件的維(wéi)氏硬度降低。
國外研究(jiū)人員應用LENS工藝製備了載重植入體的(de)多孔和功能梯度結構,采用(yòng)的材料為Ni、Ti等與人體具有良好(hǎo)相(xiàng)容性的合金,製備的植入體的孔隙率(lǜ)最高能達到70%,使(shǐ)用壽命達到7-12年(nián)。 Krishna等人采用(yòng)Ti-6Al-4V和(hé)Co-Cr-Mo合金製備了多孔生物植入(rù)體,並研究(jiū)了植入體的力學(xué)性能,發現孔隙率(lǜ)為10%時,楊氏模量達到90 GPa,當孔隙率為70%時,楊氏模量(liàng)急劇降到2 GPa,這樣(yàng)就可以通過改變孔隙率,使(shǐ)植(zhí)入(rù)體的(de)力學性能與生物體適配。 Zhang等製備了(le)網(wǎng)狀的 Fe 基(Fe-B-Cr-C-Mn-Mo-W-Zr)金(jīn)屬玻璃(MG)組件,研究發現MG的顯微硬度(dù)達到9.52 GPa。Li通過LENS工藝修複定向凝固高溫合(hé)金(jīn)GTD-111。國內(nèi)的薛春芳(fāng)等采用LENS工藝,獲得微(wēi)觀組織、顯微硬度和(hé)機械性能良好的網狀的Co基高溫合金薄壁零件。費群星(xīng)等采用LENS工藝成型了無變形的(de)Ni-Cu-Sn合(hé)金樣品。

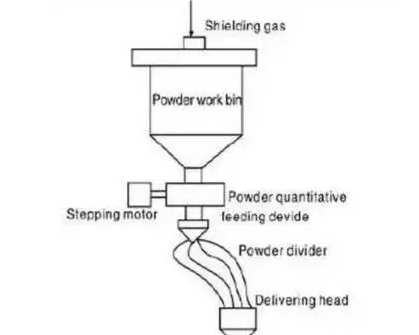

在LENS係統中,同軸送粉器包括送粉 器、送粉(fěn)頭和保護氣路3部分。送粉器包(bāo)括粉末料箱(xiāng)和粉末定量(liàng)送給機構,粉末的(de)流量由步進電機的轉速(sù)決定。為使(shǐ)金屬粉末在(zài)自重作用下增加流(liú)動性,將送粉器架(jià)設在(zài)2. 5 m的高度上。從送粉器流出的金屬粉末經粉末分割器(qì)平均分成4份並通(tōng)過軟管流入粉頭,金屬粉末從粉頭的噴(pēn)嘴噴射到激光焦點的位置完成熔化(huà)堆積過程。全部粉末路徑由保護氣體推動,保護氣體將金(jīn)屬粉末與空氣隔離(lí),從而避免金屬粉末氧化。LENS 係統同 軸送粉器結構示意圖見圖1。 目(mù)前,快速原型(xíng)技術已經逐步趨於成熟,發達國家也將激光(guāng)工程化淨成形技(jì)術作為研究的重點,並取(qǔ)得了一些實質性成果。在實際應用中,可以利用該技術製(zhì)作出功能複 合型材料,可以修複高附加值的鈦合金葉片,也(yě)可以運用到直升機、客機、導彈的製作中。另外,還(hái)能將該技術運用於生物植入領域,采用與人體具有相(xiàng)容性的Ni、Ti材質製備植入體(tǐ),有效提(tí)升(shēng)了空隙(xì)率,延長了(le)植入體的使用時長。


激光選(xuǎn)區熔化技術(shù)( SLM)
SLM 是(shì)金屬 3D 打印領域的重要部分,其發展曆程經曆低熔點非金屬(shǔ)粉末燒結、低熔點包覆高熔點粉末(mò)燒(shāo)結、高熔點粉末直(zhí)接熔化成(chéng)形等階段。由美國德克薩斯大學奧斯汀分校在 1986年最早申請專利,1988年(nián)研(yán)製成功了(le)第1台SLM 設備,采用精細聚焦光斑(bān)快速熔化成30 ~51 μm 的預置粉(fěn)末材料,幾乎可以直接獲得任意形狀以及具有完全冶金結合的功能零件(jiàn)。致密度可達到近乎 100%,尺(chǐ)寸精度達 20 ~ 50 μm,表麵粗糙度達20 ~30 μm,是一種極具發展前(qián)景的快速成形技術。


SLM成(chéng)型材料多為單一組分金屬粉末,包括奧氏(shì)體不鏽鋼、鎳(niè)基合金、鈦基合金、鈷-鉻合金和貴重金(jīn)屬等。激光束快速熔(róng)化金屬粉末並獲(huò)得連續(xù)的熔道,可以直接(jiē)獲得幾乎任意形狀、具有完全冶金結合、高精度的近乎致密金屬(shǔ)零件,是極具發展前景(jǐng)的金屬零件3D打印技術。其應用範圍已經擴展到航(háng)空航天、微電子、醫療、珠寶首飾等行業(yè)。
SLM工藝有多達50多(duō)個影響因素,對 成型效果(guǒ)具(jù)有重要影(yǐng)響的六(liù)大類:材料屬性、激光與(yǔ)光路係統(tǒng)、掃描特征、成型(xíng)氛圍、成型幾(jǐ)何特征和設備因素。目前,國內外(wài)研究人員主要針對以上幾個影(yǐng)響(xiǎng)因素進行工藝研究、應用研(yán)究,目的都是為了解(jiě)決成型過程中出現的缺陷,提高成型零件的質量。工藝研究方麵,SLM成型過程中重要工藝參數有激光功率、掃描速度、鋪粉層厚、掃描間距和掃描策略等,通過組合不同的工藝參數, 使成型質量最優。
SLM成(chéng)型過(guò)程中的主要缺 陷有球化、翹曲變形。球化是成型過程中上下兩層熔化不充分,由於表麵張力的作用,熔化的液滴會迅速卷成球形,從而導致球化現象,為了(le)避免球化,應該(gāi)適當地增大輸入 能量。翹曲變形是由於SLM成型過(guò)程中存在的熱應(yīng)力超過材(cái)料的強度,發生塑性(xìng)變形引起,由於殘餘應力的測(cè)量比較困(kùn)難,目前對 SLM工藝的翹曲變形(xíng)的(de)研究主(zhǔ)要是采用有限元方法(fǎ)進行,然後通過實驗驗證模擬結果(guǒ)的可靠性。 SLM 技術的基本原理是: 先在計算機上利用Pro /e、UG、CATIA 等三維造型軟件設計出零(líng)件的三維實體模型,然後通過切片軟件對該三維模型進(jìn)行切(qiē)片分層,得(dé)到各截麵的輪廓數據,由輪廓數據生成填充掃描路徑,設備將按照這些(xiē)填充掃描線(xiàn),控製激光(guāng)束選(xuǎn)區熔化各層的(de)金屬粉末材料,逐步堆疊成三維金(jīn)屬零件。

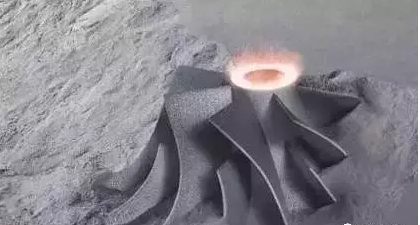

上圖為其成(chéng)形原理圖: 激光束開始掃描前,鋪粉裝置先把(bǎ)金屬粉末平推(tuī)到成形缸的基板上,激光束(shù)再按當前層的填充掃描線,選區熔化基板上的粉末,加工出當前層,然後(hòu)成形缸下(xià)降1 個層(céng)厚的距離,粉料(liào)缸上升一定厚度的距(jù)離,鋪粉(fěn)裝置再在已加工好(hǎo)的當前層上鋪好金屬粉末,設備調入下(xià)一層輪廓的數據進行(háng)加工,如此層層加工,直到整個零件加工完畢。整個(gè)加工過程(chéng)在通有惰性氣(qì)體保護的加工室中進行,以避免金屬在高溫下與其他氣(qì)體發生反應。 廣泛應(yīng)用(yòng)激光選(xuǎn)區熔化技(jì)術的代(dài)表國家有德國、美國等。他們都(dōu)開發出了不同(tóng)的製造機(jī)型,甚至可以根據實際情況專門(mén)打造零件,滿足個性化的需要。利用EOSING M270設備成形的金(jīn)屬零件尺寸較小,將其應用到牙橋、牙冠的批量生產中(zhōng)既不會影響人們對其的(de)使用,也不會(huì)產生不適感,且它的(de)致(zhì)密度接近100%,精細度較好(hǎo)。與此同(tóng)時,利用 SLM 技術生產出的(de)鈦合金零件還能夠(gòu)運用到醫學植入體中,促進了醫(yī)學工作的(de)發展。
電子束選區熔化技術( EBSM)
EBSM是采用高能電子束作為加工熱源(yuán),掃描成形可以通過操縱磁偏轉線圈進行,且電(diàn)子束具有的(de)真空環境,還可以避免金屬粉末在液相燒結或熔化過程中被氧化。鑒於電子束具有的上述優點,瑞典 Arcam公司、清華大學、美國麻省理(lǐ)工學院和美國 NASA 的Langley 研究中(zhōng)心,均開發出了各自的電子束快速製造係統 ,前兩家利用電子束熔化鋪在工作台麵上的金屬粉末,與激光選區燒(shāo)結技術類似;後兩(liǎng)家利用電子束熔化金屬(shǔ)絲材,電子束固定(dìng)不動,金屬絲材通過送絲裝置和工(gōng)作(zuò)台移(yí)動,與激光淨成形製造技術類似。
EBSM技術是20世(shì)紀(jì)90年代中期發展起來的一種金屬零3D打印技術,其(qí)與SLM/DMLS係統的差別主要(yào)是熱源不同,在成型(xíng)原理上基本相似。與以激光為能量源的金屬零件3D打印技術相比,EBSM 工藝具有能量利用率高、無反射、功率(lǜ)密度高、聚焦方便等許(xǔ)多優點。在目(mù)前3D打印技術(shù)的數十種方法中,EBSM技術因(yīn)其(qí)能夠直接成型(xíng)金屬零部件而受到人們(men)的高度關注。
國外對EBM工藝理論研究(jiū)相對較早,瑞典的Arcam AB公司研發了商(shāng)品化的EBSM設備EBM S12係列,而國內對EBSM工藝的研究相對較晚。Heinl等采用Ti6-Al4-V、Ramirez采用Cu、Murr采用Ni基和Co基高溫合金、Hernandez等人采用TiAl製備了一係列的開放式蜂巢結構(gòu)。通過改變(biàn)預設置彈(dàn)性模量E,可以獲得大小不同的孔隙,降低結構的密度(dù),獲得輕量化的結(jié)構(gòu)。K.N.Amato等(děng)人利用Co基高溫合(hé)金(jīn)矩(jǔ)陣顆粒製備了柱狀碳化物沉積結構。

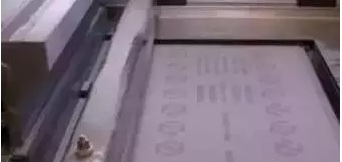

Ramirez等采用Cu2O製備了新型定向微結(jié)構,發現在製備過程中,柱狀Cu2O沉澱(diàn)在高純銅中這一現象(xiàng)。劉海濤等研(yán)究了工藝參數對電子束選區熔化工藝過程的影響,結(jié)果表明掃描線(xiàn)寬與電子束電流、加速電壓和掃描速度呈明顯的線性關係,通過調節搭接率和掃描路徑可以獲得較好的層麵質量。鎖紅波(bō)等研究了EBSM製備的Ti-6Al-4V試件的硬度和拉伸強度等力學性能,結果表明(míng)成型(xíng)過程中Al元素損(sǔn)失(shī)明顯,低的氧氣含量(liàng)及Al含量有利 於塑性提高;硬度在同一層麵內和沿熔積高 度方向(xiàng)沒有明(míng)顯差別,均高於退火軋製板的硬度水平。 利用金屬粉末在電子束轟擊下熔化的原理,先在鋪粉平麵上鋪展一層粉(fěn)末並壓實(shí); 然後,電子束在計算機(jī)的控(kòng)製下按照截(jié)麵輪廓的信息進行有選擇的熔化/燒結,層(céng)層堆積,直至整個零件全部熔化/燒結完成。
EBSM 技術主要有送粉、 鋪粉、 熔化 等(děng)工藝步驟,因此,在其真空室應具備鋪送粉機構、粉末回(huí)收箱及成形平台。同時(shí),還應包括電子槍係統、真空係統(tǒng)、電源(yuán)係統和控製係統。其中,控製係統包括掃描控製係統、運動控製係統、電源(yuán)控製係(xì)統、真空控製係統和溫度檢測(cè)係(xì)統,如圖 3 所示。 瑞典 Arcam 公司製(zhì)造生產的 S12 設備是電子束選區熔化技術在實(shí)際應用中的最好實例。該公司(sī)在 2003 年就開始研究該項技術(shù),並與多種(zhǒng)領(lǐng)域結合探究。目前,EBSM技術在生物醫學中得(dé)到了(le)大量應用,相(xiàng)關單位正積極研究它在航(háng)空航天領域(yù)中的應用,美國在空間飛行器方麵的研究重點是飛行器(qì)和火箭(jiàn)發動機的結構製造以及月球或空(kōng)間站環境下(xià)的金屬(shǔ)直接成形製造。
3、3D打印材料突破是(shì)發展基礎
3D打印材料是3D打印技術發展(zhǎn)的重要物質基礎,在某種程度上,材料的發展決定著3D打印能否有更廣泛的應用。目前,3D打印材料主要包括工程(chéng)塑料(liào)、光敏樹脂、橡膠類材料、金屬(shǔ)材料和陶瓷材料等,除此之外,彩色石膏材料、人造骨粉、細胞生物原料以及砂糖等食品材(cái)料也(yě)在3D打印領域得到了應用。3D打印所用的這些原材料都是專門針對3D打印設備和工(gōng)藝而研發的,與(yǔ)普通的塑料、石(shí)膏、樹脂等有所區別,其形態一般有粉(fěn)末狀、絲狀、層片狀、液體(tǐ)狀等。通常,根據打印設備(bèi)的類型及(jí)操(cāo)作條件的不同,所使用的粉末狀3D打印材料的粒徑為1~100μm不等,而為了使粉末(mò)保持良好的流動性,一般要求粉末要具有(yǒu)高球形度(dù)。
3D 打印材料的研發和(hé)突破是3D打印技術推廣應用的基礎, 也是滿足打印的根本保證。 一是加強材(cái)料的研製,形成完備的打印材料體係。 近幾年(nián),3D 打印材料發展比較快,2013年,金屬材料打印增長了28%,2014年達(dá)到30%多, 約占 3D打印材(cái)料的12%, 金屬材料以鈦、鋁、鋼和鎳(niè)等合(hé)金為主,鈦合金、高溫合金、不鏽鋼、模具鋼、高強鋼、合金鋼和鋁合(hé)金等均可作為(wéi)打(dǎ)印材料,已經廣泛應用於裝備製造和修複再製造。 但目前還沒有(yǒu)一個 3D 打印材料體係, 現(xiàn)有材料還(hái)遠不能滿足 3D 打印的需求。
用(yòng)於激光立體成形的材料主要是金屬(shǔ)惰性材料, 下一步需要嚐試其(qí)他(tā)活潑的金屬打印材料。 傳統用於粉末冶金(jīn)的金屬粉末(mò)尚不能完全適應(yīng)3D打印的要求,且目前能運用於打印的金(jīn)屬材料種類少,價格偏高。國外已出(chū)現少數幾家專(zhuān)供3D打印的金屬粉末的公司,如美國Sulzer Metco、瑞典的Sandvik等,但也隻能提供少(shǎo)數幾種常(cháng)規金屬粉末。國內材料研發相對滯後,打(dǎ)印粉末太貴。因為材料研發周期長,研發(fā)難(nán)度較設備大,企業出於利益的最大化不願進行材料研發。黃河旋風股份有限公司(sī)是國內為數不多(duō)的從事金(jīn)剛(gāng)石微粉、CBN微粉生產(chǎn)的企業。高校研究又熱衷於3D打印裝備及軟件配(pèi)套等,因此打(dǎ)印材料(liào)在很大程度上製約著金屬3D打印技術的發展及應用。
4、金(jīn)屬粉末
3D打印所使用的金屬粉(fěn)末一般要求純淨度高、球形度好、粒徑分布窄、氧含量低(dī)。目前,應用於3D打印的金屬粉末材料主(zhǔ)要有鈦合金(jīn)、鈷鉻合金、不鏽鋼和鋁合金材料等,此外還有用於打(dǎ)印首飾用的(de)金、銀等貴金屬粉末(mò)材(cái)料。 3D 打印金(jīn)屬粉末作為(wéi)金屬零件 3D 打印產業鏈最重要的一環,也是最大的價值所在(zài)。
在“2013年世界 3D 打印技術產業大會(huì)”上,世界 3D 打印行業的權威專家對3D打印金屬粉末給予明確定義(yì),即指尺寸小於 1mm 的金屬顆粒群。 包括單(dān)一金屬粉末、合金粉末以(yǐ)及具有金屬性質的某些難熔化合物粉末。目前,3D 打印金屬粉末材料包括鈷鉻合金、不鏽鋼、工業鋼、青銅合金、鈦合金和鎳鋁合金等。但是3D打印金屬粉末除需具(jù)備良好的可塑性外,還必須滿(mǎn)足粉(fěn)末粒徑細小(xiǎo)、粒度分布較窄、球形度(dù)高、流動性好和鬆(sōng)裝密度高等要(yào)求。
鈦合金
鈦合金具有耐高溫、高耐腐蝕性、高強(qiáng)度、低密度以及生物相容性等優點,在航空航天、化(huà)工、核工業、運動器材及醫療器械等領域得到了廣(guǎng)泛的應用。 傳統鍛造和鑄造技術製備(bèi)的鈦合金件已被廣泛地應用在(zài)高新技術(shù)領域,一架波音747飛機用鈦(tài)量達到42.7t。但是傳統(tǒng)鍛造和鑄造方法生產大型鈦合金零件,由於產品成本高、工藝複雜(zá)、材料利用率低以及後續加工(gōng)困難(nán)等不(bú)利因素,阻礙(ài)了其更為廣泛的應用。而金屬3D打印技術可以從根本上解決這些問題,因此該技術近年來成為一種(zhǒng)直接製造鈦合金(jīn)零件的新型技術。 開發新型鈦基合金是鈦合金SLM應用研究的主(zhǔ)要方向。由於鈦以及鈦(tài)合金(jīn)的應變硬(yìng)化指數低(近似為0.15),抗塑(sù)性剪(jiǎn)切變形能力和耐磨性差,因而(ér)限製了其製件在高溫和腐(fǔ)蝕磨損條件下的使用。
然而錸(Re)的熔點很高,一般用於超高溫和強熱震工作環境,如美國 Ultramet公司(sī)采用金(jīn)屬有機化學氣相沉積法(MOCVD)製備 Re基(jī)複合噴管已經成功應用於航空發動機燃燒室,工作溫度可達2200℃。因此,Re-TI合金的製備在航空航天(tiān)、核能源和電子領域具有重大意義。Ni具有(yǒu)磁性和良好的可塑性(xìng),因此Ni-TI合金是常用的一種形狀記憶合金。合金具有偽彈性、高彈性模量、阻尼特性、生物(wù)相容性和耐腐蝕性等性能。另外鈦合金多孔結構人造骨的研究(jiū)日益增多,日本京都大學通過3D打印技術給4位頸椎間盤突(tū)出患(huàn)者製作出不同的人造骨並成功移植,該人(rén)造骨即為Ni-TI合金。
不鏽鋼
不鏽鋼具(jù)有耐化學腐蝕、耐(nài)高溫和力學性能良好等特(tè)性,由於其(qí)粉末成型性好、製備工藝簡單且成本低廉,是最早應用於3D金屬打印的材料。如華中科技大學、南京航空航天大學、東北大學(xué)等院校在金(jīn)屬(shǔ)3D 打印方麵研究(jiū)比較深入。現研究主要集中在 降低(dī)孔隙率、增加強度以及對熔化過程的金屬粉末(mò)球化機製等方(fāng)麵。 李瑞迪等采(cǎi)用不(bú)同的(de)工藝參數,對304L不鏽(xiù)鋼粉末(mò)進行了SLM成形試驗,得出304L不鏽鋼致密度經(jīng)驗(yàn)公式,並總結出晶粒生長機製。
潘琰峰分析(xī)和(hé)探討了316L不鏽鋼成形過程中球化產生機理和影響球化的因(yīn)素,認為在激光功率和粉末層厚一定時,適當增大掃描速度可減小球化現象,在(zài)掃描(miáo)速度和粉末層厚固定時,隨著激光功率的增大,球化現象加(jiā)重。Ma等通過對1Cr18Ni9Ti不鏽鋼粉末進行激光熔化,發現粉末層厚從60μm 增加(jiā)到150μm時,枝(zhī)晶間距從0.5μm增加到1.5μm,最後穩定在2.0μm 左右,試樣(yàng)的硬度依(yī)賴於熔化(huà)區域各向異性的微結構和晶(jīng)粒大小。薑煒采用一係列的不鏽鋼粉(fěn)末,分別研究粉末特(tè)性和工(gōng)藝參數對SLM成形(xíng)質量的影響,結果表明,粉(fěn)末材料的特殊性能和工藝(yì)參數對SLM 成形影(yǐng)響的(de)機理主要是(shì)在於對選擇性(xìng)激光成形過程(chéng)當中熔池(chí)質量的影響(xiǎng),工藝參(cān)數(激光功率、掃描速度)主要影響熔池的深度和寬度,從而決(jué)定SLM 成形件的質量。
高溫合金
高溫合(hé)金是指以鐵、鎳、鈷(gǔ)為基,能在600℃以上(shàng)的高溫及一(yī)定(dìng)應力環境下長(zhǎng)期(qī)工 作的(de)一類金屬材(cái)料。其(qí)具有較高的高溫強度、良好的抗熱腐蝕(shí)和抗氧化性能以(yǐ)及良好的塑性和(hé)韌性。目前按合金基體種(zhǒng)類大(dà)致可分為鐵基、鎳基和(hé)鈷基合金3類。高溫合金主(zhǔ)要用於高性能發動機,在現代先進的航空(kōng)發動機中,高溫(wēn)合金材料的使用量占發動機總質量的(de)40%~60%。現代高性能(néng)航空發動機的發展對高溫合(hé)金的使(shǐ)用溫度和性能(néng)的要(yào)求越來越高。傳統的鑄錠冶金工藝冷卻速度慢,鑄錠中某些元素和(hé)第二相偏析(xī)嚴重,熱加工(gōng)性能差,組織不均勻,性(xìng)能不穩定。而3D打印(yìn)技術在高溫合金(jīn)成形中成為解決技(jì)術瓶頸的新方法。美國航空航天(tiān)局聲稱,在2014年8月22日進行的(de)高溫點火試驗中,通(tōng)過3D打印技術製造(zào)的火箭發動機噴嘴產生了創紀錄的9t推力。
鎂合金
鎂合金作為最輕的結構合金,由於其特(tè)殊的高強度和阻尼性能,在諸多應用領域鎂合金具有替代(dài)鋼和鋁合金的(de)可能。例如鎂合金在(zài)汽車以及航空器組件方麵(miàn)的輕量化應用,可降(jiàng)低燃料使用量和廢氣排放。鎂合金具(jù)有原位降解性並且其楊氏模量低,強度接近人骨,優異的生物相容(róng)性,在外科植入方麵比傳統合金更有應用前景。
結語
3D打印技術自20世紀90年代出現以來,從一開始高分子材料的打印逐(zhú)漸聚焦到金屬粉末的打印,一大批新技術、新設備和新材料被開發應(yīng)用(yòng)。當前(qián),信(xìn)息技術創新步伐不斷推進,工業生產正步入智能化、數字化的新階段(duàn)。2014年德國提出“工業4.0”發展計劃,勢必引起工業領域(yù)顛覆性的改變與創新,而(ér)3D打印技術將是工(gōng)業智能化發展的強大推力。金屬粉末3D 打印技術目前已取得了(le)一(yī)定成果,但材料瓶頸勢必影響3D打印技術(shù)的推廣,3D打(dǎ)印技術對材料提出了更高的要求。現適用於工業(yè)用3D打印的金屬材料種類繁多,但是隻有專(zhuān)用的粉末材(cái)料才能滿足工業生(shēng)產要求。
3D 打印金屬材料的發展方向主要有3個方麵:
一是如何在(zài)現有使用材料的基礎上加(jiā)強材料結構和屬(shǔ)性之間(jiān)的關係研究,根據材料的性質進(jìn)一步優化工藝參數,增加打印速度,降低孔隙率和氧含(hán)量,改善表麵質量;
二是研發新材料 使其適用於3D打(dǎ)印,如開發耐腐蝕(shí)、耐高溫和綜合力學性能優異(yì)的新材料;
三是(shì)修(xiū)訂並完(wán)善3D打印粉體材料技術標準體(tǐ)係,實現(xiàn)金屬材料打印技術標準的製度化(huà)和常態化。
